Rundschleifen ist ein präzises Bearbeitungsverfahren zur Veredelung der Außen- und Innenflächen zylindrischer Werkstücke. Es ist eine unverzichtbare Technik in der Zerspanungsindustrie und sorgt für eine glatte Oberfläche und präzise Abmessungen bei einer Vielzahl von Bauteilen, von Automobilteilen bis hin zu Komponenten für die Luft- und Raumfahrt. Für Unternehmen, die hochpräzise Produkte herstellen, ist das Verständnis des Rundschleifens von entscheidender Bedeutung. In diesem Blogbeitrag erfahren Sie, was Rundschleifen ist, wie es funktioniert, welche Werkzeuge benötigt werden, welche Arten des Rundschleifens es gibt und vieles mehr. Dieser Leitfaden beleuchtet außerdem die spezifischen Anwendungsbereiche des Rundschleifens und erklärt, warum es ein integraler Bestandteil moderner Bearbeitungsprozesse ist.
Was ist Rundschleifen?
Rundschleifen ist ein Präzisionsschleifverfahren, bei dem mit einer rotierenden Schleifscheibe Material von der Oberfläche eines zylindrischen Werkstücks abgetragen wird. Es wird typischerweise zur Formgebung des Außen- oder Innendurchmessers von Bauteilen wie Wellen, Wälzkörpern und Lagerringen eingesetzt. Das Verfahren gewährleistet, dass das Bauteil strenge Maßtoleranzen und Anforderungen an die Oberflächengüte erfüllt.
Der Rundschleifprozess umfasst zwei Hauptkomponenten:
Das WerkstückDas zylindrische Bauteil, das geschliffen wird. Es besteht typischerweise aus Metall, kann aber auch aus anderen Materialien wie Keramik oder Verbundwerkstoffen gefertigt sein.
Die SchleifscheibeDas Schleifwerkzeug trägt Material vom Werkstück ab. Es rotiert mit hoher Geschwindigkeit und schleift die Oberfläche des Werkstücks nach und nach ab.
Das Rundschleifen ist ein vielseitiges Verfahren, das je nach Anwendungsfall sowohl für Außen- als auch für Innenflächen eingesetzt werden kann. Die durch das Rundschleifen erzielbare Präzision macht es ideal für die Herstellung von Teilen, die enge Toleranzen und eine hochwertige Oberflächengüte erfordern.
Wie funktioniert das Rundschleifen?
Das Rundschleifen funktioniert durch eine Kombination aus Rotationsbewegung und Schleifwirkung. Hier ist eine detaillierte Beschreibung des Ablaufs:
Einrichtung des WerkstücksDas Werkstück wird sicher zwischen zwei Spitzen oder in einem Spannfutter eingespannt. Es ist wichtig, dass das Werkstück stabil und korrekt ausgerichtet ist, da jede Fehlausrichtung zu Ungenauigkeiten beim Schleifprozess führen kann.
Drehung des WerkstücksDas Werkstück wird mit hoher Geschwindigkeit rotiert. Dies geschieht typischerweise mithilfe einer motorisierten Spindel, die dazu beiträgt, die Drehzahl und Präzision des Werkstücks aufrechtzuerhalten.
Bewegung der SchleifscheibeDie auf einer Spindel montierte Schleifscheibe rotiert ebenfalls mit hoher Geschwindigkeit. Beim Kontakt mit dem Werkstück trägt sie mit jeder Umdrehung geringe Materialmengen ab. Die Schleifpartikel der Schleifscheibe tragen die Werkstückoberfläche nach und nach ab, um die gewünschte Form und die gewünschten Abmessungen zu erzielen.
VorschubmechanismusDie Schleifscheibe kann sich längs (entlang der Werkstücklänge) oder radial (nach innen zum Innenschleifen) bewegen. Je nach verwendeter Schleifvorrichtung kann das Werkstück auch in die Schleifscheibe eingeführt werden.
KühlmittelanwendungBeim Schleifen entsteht erhebliche Wärme, die sowohl das Werkstück als auch die Schleifscheibe beschädigen kann. Um eine Überhitzung zu vermeiden, wird häufig ein Kühlmittel eingesetzt, das den Bereich schmiert und die Wärme ableitet. Kühlmittel tragen dazu bei, die Temperatur in der Schleifzone konstant zu halten, die Reibung zu reduzieren und die Oberflächengüte zu verbessern.
Endbearbeitung und JustierungenNach dem ersten Schleifprozess kann das Werkstück weiteren Bearbeitungsschritten unterzogen werden, um sicherzustellen, dass die Abmessungen und die Oberflächenbeschaffenheit den exakt geforderten Spezifikationen entsprechen.
Durch diesen kontrollierten Prozess erzielt das Rundschleifen präzise Durchmesser, Rundheit und Oberflächengüte und ist daher für viele Branchen unverzichtbar.

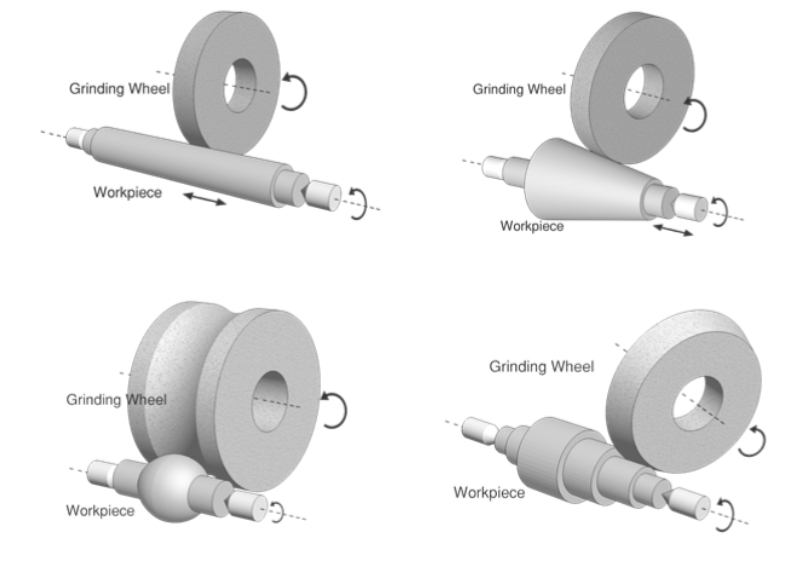

Welche verschiedenen Arten des Rundschleifens gibt es?
Das Rundschleifen lässt sich in verschiedene Arten unterteilen, die jeweils für spezifische Anwendungen und Werkstückgeometrien geeignet sind. Zu den gängigsten Arten gehören:
1. Externes Rundschleifen
Das Außenrundschleifen dient zum Bearbeiten der Außenfläche eines Werkstücks. Es ist die gebräuchlichste Art des Rundschleifens und eignet sich ideal für die Formgebung von Teilen wie Wellen, Walzen und Lagerringen. Die Schleifscheibe bewegt sich entlang der Werkstücklänge und trägt dabei schrittweise Material ab, um den gewünschten Durchmesser und die Oberflächengüte zu erzielen.
2. Innenrundschleifen
Beim Innenrundschleifen wird der Innendurchmesser eines Werkstücks, beispielsweise einer Bohrung, bearbeitet. Spezielle Schleifscheiben werden verwendet, um die Innenfläche des Werkstücks zu erreichen und präzise Maße zu erzielen. Diese Art des Schleifens eignet sich besonders gut zur Herstellung glatter, exakter Bohrungen, die in andere Bauteile wie Lager oder Wellen passen.
3. Spitzenloses Schleifen
Beim spitzenlosen Schleifen, wie der Name schon sagt, wird das Werkstück nicht mit Zentrierspitzen fixiert. Stattdessen wird es von einer Regelscheibe und einer Schleifscheibe gehalten. Die Regelscheibe steuert Rotation und Vorschub des Werkstücks, während die Schleifscheibe Material abträgt. Dieses Verfahren wird häufig für die Serienfertigung kleiner, gleichmäßiger Teile wie Stifte und Stangen eingesetzt.
4. Universal-Rundschleifen
Universal-Rundschleifmaschinen sind vielseitige Maschinen, die sowohl Innen- als auch Außenschleifen durchführen können. Sie ermöglichen das präzise Schleifen komplexer Bauteile, bei denen mehrere Merkmale in einer einzigen Aufspannung bearbeitet werden müssen. Universal-Rundschleifmaschinen werden häufig für Werkstücke eingesetzt, bei denen Innen- und Außendurchmesser gleichzeitig geschliffen werden müssen.
Welche Werkzeuge werden hauptsächlich zum Rundschleifen verwendet?
Für präzise Ergebnisse beim Rundschleifen sind verschiedene Werkzeuge und Komponenten unerlässlich. Zu diesen Werkzeugen gehören:

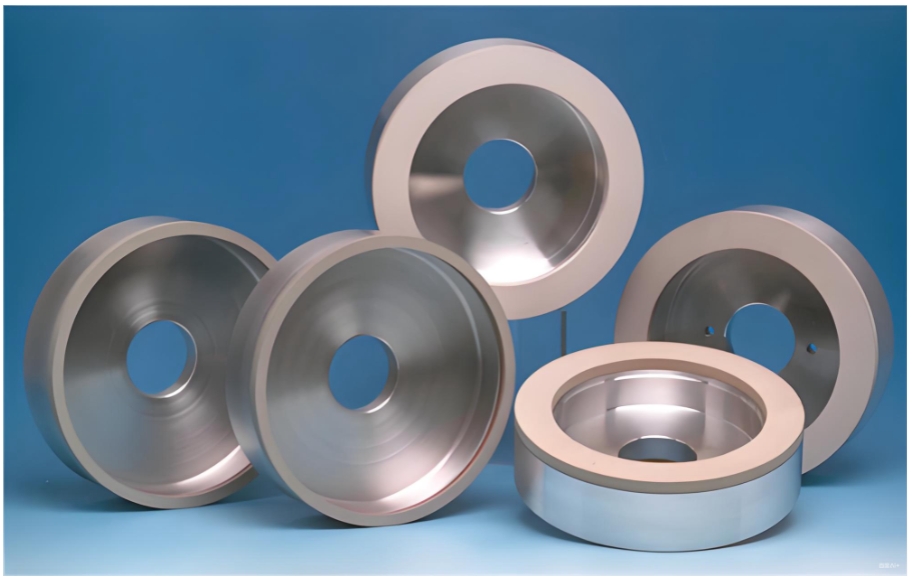

1. Schleifrad
Die Schleifscheibe ist das wichtigste Werkzeug beim Rundschleifen. Sie besteht aus Schleifkörnern, die sich in die Oberfläche des Werkstücks einarbeiten. Die Auswahl der Schleifscheibe hängt von Faktoren wie dem Werkstoff des Werkstücks, der geforderten Oberflächengüte und dem verwendeten Schleifverfahren ab. Schleifscheiben gibt es in verschiedenen Formen, Größen und Materialien, die jeweils für unterschiedliche Schleifvorgänge geeignet sind.
2. Diamant-Abrichtgeräte
Diamantabrichter dienen dazu, die Schleifscheibe abzurichten (nachzuformen), damit sie scharf und effektiv bleibt. Durch das Abrichten werden Metall- und Schleifpartikelablagerungen entfernt, wodurch die Schneidleistung und -konstanz der Scheibe erhalten bleiben.
3. Kühlmittelsysteme
Beim Rundschleifen entsteht Wärme durch die Reibung zwischen Schleifscheibe und Werkstück. Kühlsysteme tragen dazu bei, die Schleifzone kühl zu halten, die Reibung zu reduzieren und Beschädigungen an Werkstück und Schleifscheibe zu verhindern. Die Kühlmittel werden üblicherweise über Sprühdüsen oder durch die integrierten Kühlkanäle der Maschine zugeführt.
4. Regelscheibe (spitzenloses Schleifen)
Beim spitzenlosen Schleifen dient eine Regelscheibe zur Steuerung von Rotation und Drehzahl des Werkstücks. Sie arbeitet mit der Schleifscheibe zusammen, um einen gleichmäßigen Materialabtrag und eine optimale Oberflächengüte zu gewährleisten. Dieses Werkzeug ist entscheidend für die hohe Präzision beim spitzenlosen Schleifen.
Welche Präzision kann eine Rundschleifmaschine erreichen?
Rundschleifmaschinen sind für ihre Fähigkeit bekannt, extrem hohe Präzision zu erzielen. Der Präzisionsgrad hängt von Faktoren wie der Maschinensteifigkeit, der verwendeten Schleifscheibe und dem Können des Bedieners ab. Beim Rundschleifen lassen sich Toleranzen von bis zu ... erreichen. 0.0001 Zoll (0.0025 mm)Dadurch eignet es sich ideal für Teile, die exakte Abmessungen erfordern.
Faktoren, die die Präzision beeinflussen:
MaschinenstabilitätEine stabile Maschine minimiert Vibrationen, die die Präzision beeinträchtigen können. Hochwertige Rundschleifmaschinen sind auf Steifigkeit und Stabilität ausgelegt, um die Genauigkeit während des gesamten Schleifprozesses zu gewährleisten.
Zustand der SchleifscheibeAbgenutzte oder unsachgemäß abgerichtete Schleifscheiben können die Präzision des Schleifprozesses beeinträchtigen. Regelmäßige Wartung und das Abrichten der Schleifscheibe sind daher notwendig, um deren Schärfe zu erhalten und optimale Ergebnisse zu erzielen.
BetreiberkompetenzGeschickte Maschinenbediener können Feineinstellungen vornehmen und so den Prozess optimieren, um die höchstmögliche Präzision zu erreichen.
Welche Oberflächenrauheit lässt sich durch Rundschleifen erzielen?
Das Rundschleifen ist bekannt für seine Fähigkeit, glatte Oberflächen mit geringen Rauheitswerten zu erzeugen. Mit diesem Verfahren lassen sich Rauheitswerte bis hinunter zu Ra 0.1 µm (Mikrometer), abhängig von der verwendeten Schleifscheibe, dem zu schleifenden Material und den Schleifparametern.
Die beim Rundschleifen erzielte Oberflächenrauheit wird von mehreren Faktoren beeinflusst:
Körnung der SchleifscheibeFeinere Körnungen führen im Allgemeinen zu glatteren Oberflächen.
SchleifgeschwindigkeitHöhere Geschwindigkeiten führen tendenziell zu feineren Oberflächen.
Kühlmittel und SchmierungEine angemessene Kühlmittelzufuhr und Schmierung während des Schleifens verringern die Reibung und tragen so zu glatteren Oberflächen bei.
Welche Werkstoffe eignen sich zum Rundschleifen?
Rundschleifen ist ein vielseitiges Bearbeitungsverfahren, das sich für eine breite Palette von Werkstoffen eignet. Zu den am häufigsten geschliffenen Werkstoffen gehören:
Stahl: Baustahl, gehärteter Stahl und Edelstahl werden häufig geschliffen, insbesondere in Branchen wie der Automobil- und der Luftfahrtindustrie.
Gusseisen KochgeschirrGusseisen wird häufig im Rundschleifverfahren bearbeitet, insbesondere für die Herstellung von Automobilkomponenten wie Motorblöcken und Zylindern.
NichteisenmetalleMaterialien wie Aluminium, Kupfer und Messing werden häufig geschliffen, insbesondere bei Anwendungen, bei denen leichte Bauteile erforderlich sind.
Harte MaterialienHärtere Werkstoffe wie Keramik, Hartmetall und Werkzeugstähle können zwar auch geschliffen werden, erfordern aber aufgrund ihrer Härte spezielle Schleifscheiben und -techniken.
Anwendungen des Rundschleifens
Rundschleifen findet in verschiedenen Branchen breite Anwendung, in denen hohe Präzision und glatte Oberflächen unerlässlich sind. Zu den gängigen Anwendungsgebieten gehören:
AutomobilindustrieDas Rundschleifen wird zur Herstellung von Teilen wie Nockenwellen, Kurbelwellen und Lagerringen eingesetzt.
Luft- und RaumfahrtKomponenten wie Turbinenschaufeln, Fahrwerke und andere kritische Luft- und Raumfahrtteile werden häufig einem Rundschleifen unterzogen, um die engen Toleranzen und glatten Oberflächen zu erreichen, die für Hochleistungsanwendungen erforderlich sind.
MedizintechnikChirurgische Instrumente, Implantate und andere medizinische Präzisionsgeräte werden üblicherweise durch Rundschleifen hergestellt.
Werkzeuge und MatrizenDas Rundschleifen wird zur Herstellung von Werkzeugformen und Werkzeugkomponenten eingesetzt, um sicherzustellen, dass diese während der gesamten Produktion scharf und präzise bleiben.
Vorteile des Rundschleifens
Das Rundschleifen bietet zahlreiche Vorteile und ist daher eines der beliebtesten Präzisionsbearbeitungsverfahren:
Hohe PräzisionDas Rundschleifen ermöglicht es den Herstellern, enge Toleranzen und präzise Oberflächengüten zu erzielen, die für kritische Bauteile unerlässlich sind.
VielseitigkeitEs kann auf einer breiten Palette von Materialien verwendet werden, von Metallen bis hin zu Keramik.
WirkungsgradDas Verfahren ermöglicht die Produktion großer Stückzahlen mit gleichbleibenden Ergebnissen.
KostengünstigBei hochpräzisen Bauteilen ist das Rundschleifen eine kostengünstige Lösung, um sowohl Maßgenauigkeit als auch Oberflächenqualität zu erreichen.
Die Beziehung zwischen Rundschleifen und Drehen
Rundschleifen und Runddrehen werden aufgrund ihrer Ähnlichkeiten oft verglichen, sind aber unterschiedliche Verfahren. Beim Drehen, einem Zerspanungsverfahren, trägt ein Einpunkt-Schneidwerkzeug Material vom rotierenden Werkstück ab und dient typischerweise der Grobbearbeitung. Rundschleifen hingegen ist ein Feinbearbeitungsverfahren, bei dem eine Schleifscheibe eingesetzt wird, um die Oberflächengüte zu verfeinern und enge Toleranzen zu erreichen.
In vielen Fällen werden Rundschleifen und Drehen kombiniert: Beim Drehen wird der Großteil des Materials abgetragen, und beim Rundschleifen werden die endgültigen Abmessungen und die Oberflächengüte erzielt.

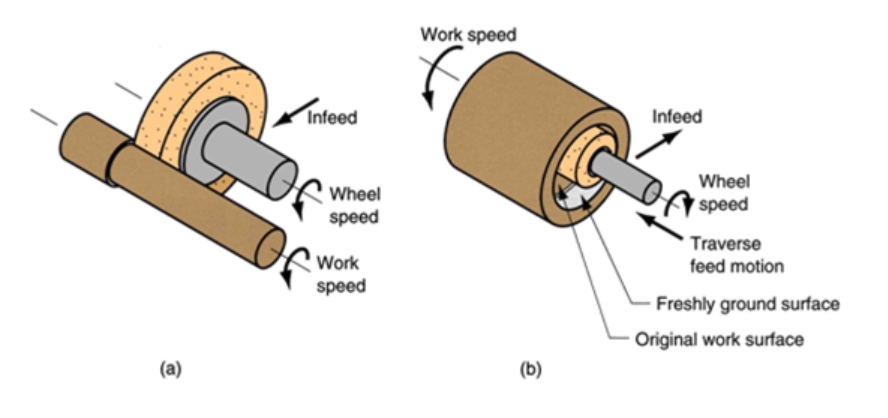

Der Unterschied zwischen Außen- und Innenrundschleifen
Beim Außenrundschleifen wird die Außenfläche eines Werkstücks, wie z. B. Wellen oder Stangen, bearbeitet, während beim Innenrundschleifen die Innenfläche, wie z. B. Bohrungen oder Löcher, bearbeitet wird. Für das Innenschleifen sind spezielle Werkzeuge und Verfahren erforderlich, um das Innere des Werkstücks zu erreichen und die notwendige Präzision zu erzielen.
