曲げ試験 曲げ試験は、機械加工や製造業において重要なプロセスであり、材料が実際の応力に耐えられることを保証します。この包括的なガイドでは、曲げ試験とは何か、なぜそれが不可欠なのか、その様々な種類、規格、実施方法について説明します。航空宇宙、自動車、建築の専門家、あるいは材料の品質保証に関心のある方にとって、この記事はこの重要な機械的試験方法に関する貴重な洞察を提供します。

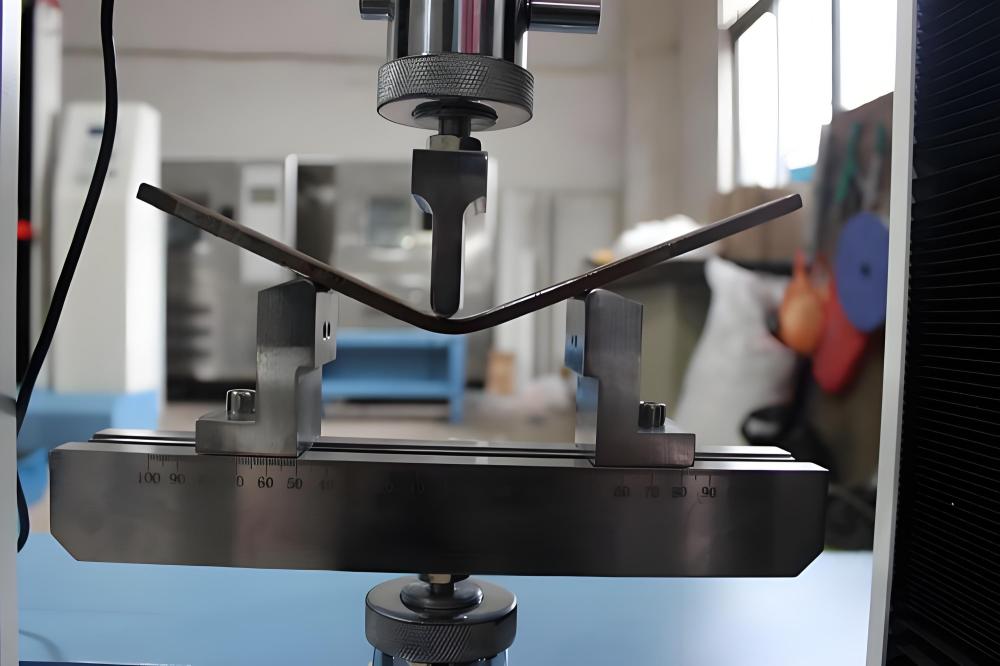

ベンドテストとは？

曲げ試験は、しばしば屈曲試験と呼ばれ、材料が破断することなく曲げ力に耐える能力を評価します。制御された応力を加えることで、この方法は延性、柔軟性、強度を測定します。通常、サンプルは特定の半径で、あるいは破断するまで曲げられ、ひずみ下でどのような性能を発揮するかを明らかにします。

この試験は、航空宇宙、自動車、建設などの産業において、金属、プラスチック、複合材、溶接部に広く利用されている。例えば、橋梁の鉄骨梁は、大きな荷重がかかった状態でも曲げに耐える必要があります。曲げ試験は、このような条件をシミュレートして信頼性を確保します。

曲げ試験の主な利点

• 重大な欠陥の特定:故障につながる可能性のあるクラック、ボイド、介在物を検出する。
• 安全性の確保:材料が実際の用途で業界標準に適合していることを検証する。
• イノベーションをサポート:より強く、より柔軟なコンポーネントを設計するためのデータを提供。

曲げ試験の種類

曲げ試験は、材料や用途の要件に応じてさまざまな種類が適用される：

1.3点曲げ試験

試験片は2点で支持され、中央の1点に荷重が加えられる。曲げ強さと表面の完全性を測定する。

2.4点曲げ試験

この方法は曲げ力を2点に分散させるため、応力分布が均一となり、より正確な材料評価が可能となる。

3.ガイド曲げ試験

固定具が試験片をガイドし、一定の曲げ半径を確保し、ねじれを防止。薄板や精密部品に適しています。

4.自由曲げ試験

ガイドなしで実施され、延性と、ひび割れせずに塑性変形する材料の能力を評価する。

5.マンドレル曲げ試験

こんな方に最適 パイプとチューブここでは、実際の曲げ条件をシミュレートするために、試験片をマンドレル上で曲げる。

曲げ試験の基準

国際基準は、一貫性があり、信頼性が高く、比較可能な結果を保証する：

• ASTM 規格 - 例：ASTM E190およびASTM A370（鋼鉄および金属試験用
• ISO規格 - 例：金属材料のISO 7438
• EN規格 - 例：航空宇宙金属用EN 910

これらの規格に従うことで、信頼性、品質保証、試験結果の国際的な受け入れが強化される。

ベンドテストの実施方法ステップ・バイ・ステップ

曲げ試験を行うには、正確さと規格の遵守が必要です。その方法は以下の通りです：

1. 試験片の準備

関連規格（ASTMやISOなど）で指定された寸法に材料を切断する。表面に結果に影響するような欠陥がないことを確 認する。溶接部の場合は、溶接部と母材の両方を試料に含めます。

2. 試験機のセットアップ

ガイド試験用のマンドレルや3点/4点試験用のサポートなど、適切な取付け具を装備した万能試験機（UTM）を使用する。試験機を校正し、正しい力と速度を適用する。

3. テストの実行

試料を試験機にセットし、目的の曲げ角度に達するか材料が破断するまで徐々に力を加える。正確なデータを得るために、制御された速度で試験を行ってください。

4. 結果の点検

サンプルに亀裂、割れ、その他の欠陥がないか検査する。結果を規格の合格基準と比較する。例えば、180度曲げた後に亀裂が生じなけれ ば、溶接は合格となる。

5. 調査結果の文書化と分析

試験条件、結果、観察を記録します。このデータは、製造業者が材料の性能を評価し、プロセスを改善し、コンプライアンスを確保するのに役立ちます。

一般的な金属の延性

金属の延性を理解することは、曲げ試験や材料選定において不可欠です。延性とは、材料が引張応力を受けても破断せずに変形する能力のことです。以下は、一般的に使用される金属の簡単な比較です：

メタル	典型的な伸び（%）	延性に関するコメント
アルミニウム	10-45	延性が高く、曲げや成形が容易。
銅	25-50	延性に優れ、配線に適している
スチール（マイルド）	20-30	延性に優れ、建築に広く使用されている。
ステンレス鋼	40-60	優れた耐食性と延性
真鍮	30-50	延性に優れ、一般的に継手に使用される。
チタン	10-30	強度は高いが、アルミニウムや銅よりも延性が劣る

この表は、エンジニアや品質管理の専門家が、どの金属が曲げ加工に適し、どの金属が機械加工時に慎重な取り扱いを必要とするかを素早く理解するのに役立ちます。

効果的なベンドテストのベストプラクティス

ベンドテストの利点を最大化するには、以下のベストプラクティスに従ってください：

• 校正された機器を使用する:正確な結果を得るために、試験機が定期的にメンテナンスされていることを確認する。
• 基準を厳守する:ASTM、ISO、または業界固有のガイドラインを遵守し、エラーを回避する。
• 複数のサンプルをテストする:材料のばらつきを考慮し、複数の試験片で試験を行う。
• 人材育成:オペレーターが試験手順と安全プロトコルに習熟していることを確認する。

これらの実践に従うことで、メーカーは信頼性と再現性のある結果を得ることができる。

曲げ試験の実世界での応用

曲げ試験は、産業界全体で幅広い用途があります：

• 航空宇宙:主翼や胴体などの航空機部品が飛行中の曲げ応力に耐えられるようにする。
• 自動車:シャシー部品、アクスル、サスペンション・システムの耐久性を検証。
• 建設:鉄骨、鉄筋、その他の構造部品の安全性と信頼性を試験する。
• 製造業:機械加工部品の品質管理のため、溶接部や原材料を評価する。

これらの用途は、製品の品質を確保するための曲げ試験の多用途性と重要性を浮き彫りにしている。
