Резьбовые фланцы Резьбовые фланцы являются важнейшими компонентами промышленных трубопроводов, обеспечивая надежное соединение труб, клапанов и фитингов без сварки. Благодаря своей уникальной конструкции они являются идеальным выбором для таких отраслей, как нефтегазовая, химическая переработка и водоподготовка. В этом руководстве рассматриваются особенности резьбовых фланцев, их практическое применение, преимущества и потенциальные недостатки, а также даются советы экспертов по выбору и обслуживанию. Эта статья, написанная для профессионалов отрасли, предлагает четкие и практичные рекомендации, которые помогут вам максимально эффективно использовать эти универсальные фитинги.

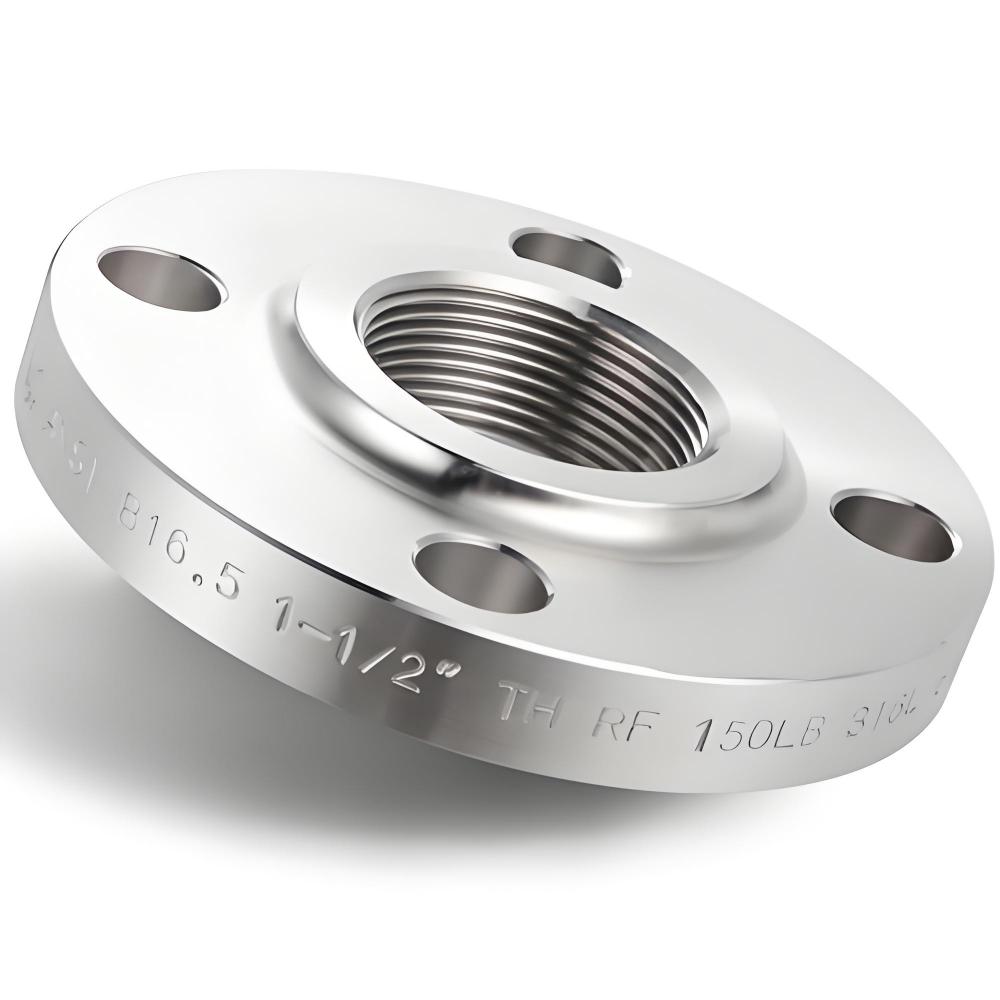

Что такое резьбовой фланец?

Резьбовой фланец — это фитинг, который использует внутреннюю или наружную резьбу для соединения труб или компонентов, создавая прочное и герметичное соединение. В отличие от приварных или накидных фланцев, эти фитинги навинчиваются непосредственно на трубу, что делает их идеальными для монтажа там, где сварка невозможна, например, в системах высокого давления или в опасных средах. Резьбовые фланцы, изготовленные из таких материалов, как нержавеющая, углеродистая или легированная сталь, устойчивы к коррозии и воздействию сложных условий.

Их конструкция включает резьбовое отверстие, соответствующее наружной резьбе трубы, что обеспечивает плотное и герметичное соединение. Эти фланцы доступны в различных размерах, диапазонах давления и типах уплотнительной поверхности (например, с выступом или с плоской поверхностью), соответствуют таким стандартам, как ASME, ANSI или DIN, что гарантирует их бесперебойную работу в различных системах.

Почему стоит выбрать резьбовые фланцы?

Резьбовая конструкция обеспечивает быструю сборку и разборку, что является большим плюсом для систем, требующих регулярного обслуживания. Благодаря своей универсальности они подходят как для небольших сантехнических проектов, так и для крупных промышленных объектов, обеспечивая гибкость без ущерба для долговечности.

Применение резьбовых фланцев в различных отраслях промышленности

Резьбовые фланцы идеально подходят для случаев, когда важны простота монтажа и безопасность. Возможность соединения труб без сварки делает их популярными во многих отраслях.

Нефтегазопроводы

В нефтегазовой промышленности резьбовые фланцы используются в трубопроводах, на нефтеперерабатывающих и перерабатывающих заводах. Они особенно ценны в системах высокого давления или в местах, где сварка может представлять опасность, например, вблизи легковоспламеняющихся материалов. Эти фланцы обеспечивают надёжное соединение при транспортировке сырой нефти, природного газа или нефтепродуктов.

Химические перерабатывающие предприятия

На химических заводах резьбовые фланцы используются для работы с коррозионными жидкостями и высокотемпературными веществами. Изделия из нержавеющей стали особенно популярны благодаря своей устойчивости к агрессивным химическим веществам, что делает их идеальными для реакторов, резервуаров для хранения и трубопроводных систем малого диаметра.

Системы водоподготовки

Резьбовые фланцы широко распространены на водоочистных станциях и в водопроводных системах, где их легко демонтировать, что упрощает обслуживание, например, замену клапанов или насосов. Они часто используются в системах низкого и среднего давления для водоснабжения и водоотведения.

Более широкое промышленное использование

Резьбовые фланцы подходят для широкого спектра трубопроводных систем: от систем отопления, вентиляции и кондиционирования воздуха до энергетики и пищевой промышленности. Благодаря своей универсальности они являются надежным решением для соединения компонентов в различных промышленных системах.

Преимущества и ограничения резьбового фланца

Преимущества

1. Простота установки – Нет необходимости в квалифицированных сварщиках или дорогостоящем оборудовании.
2. Многоразовый и сменный – Компоненты можно снимать и использовать повторно несколько раз.
3. Безопаснее в огнеопасных средах – Не допускайте открытого огня и искр от сварки.
4. Экономичное решение – Особенно эффективен в системах малого диаметра.

Недостатками

1. Ограничения по размеру – Не рекомендуется для труб большого диаметра, где нарезание резьбы становится нецелесообразным.
2. Потенциал утечки под высоким давлением – При экстремальных давлениях резьба может ослабнуть и дать течь.
3. Концентрация стресса – При определенных нагрузках нити могут стать слабыми местами.
4. Температурная чувствительность – Колебания могут повлиять на герметичность резьбового соединения.

Как выбрать правильный резьбовой фланец?

Чтобы выбрать идеальный резьбовой фланец, необходимо оценить несколько факторов, чтобы убедиться, что он соответствует требованиям вашей системы. Вот что следует учитывать:

Выбор материала

Выбирайте материал фланца, соответствующий вашей трубе и устойчивый к воздействию жидкостей и газов в вашей системе. Нержавеющая сталь отлично подходит для коррозионных сред, а углеродистая сталь подходит для общего применения. Всегда проверяйте совместимость, чтобы избежать коррозии и химических реакций.

Совместимость давления и температуры

Убедитесь, что номинальные значения давления и температуры фланца соответствуют условиям вашей системы. Такие стандарты, как ASME B16.5, содержат рекомендации по выбору фланцев, способных выдерживать требуемые нагрузки без поломок.

Характеристики резьбы

Резьба фланца должна соответствовать типу и размеру трубы (например, NPT или BSP). Несоответствие резьбы может привести к протечкам или ослаблению соединений, поэтому дважды проверьте наружный диаметр трубы и тип резьбы.

Требования к приложениям

Учитывайте особые требования вашей системы. Например, если требуется частая разборка, резьбовые фланцы станут разумным выбором. В опасных условиях их конструкция без сварных швов повышает безопасность.

Отраслевые стандарты

Выбирайте фланцы, соответствующие таким стандартам, как ASME, ANSI или API. Это гарантирует качество, совместимость и надежность вашей трубопроводной системы.

Рекомендации по установке и обслуживанию

Хотя резьбовые фланцы относительно просты в использовании, следование передовым практикам повышает безопасность и продлевает срок их службы.

Советы по установке

• Перед сборкой очистите резьбу на трубе и фланце.
• Для минимизации утечек используйте ленту ПТФЭ или резьбовой герметик.
• Не затягивайте слишком сильно, так как это может привести к растрескиванию фланца или повреждению резьбы.
• Тщательно выровняйте, чтобы не допустить перекоса.

Практика обслуживания

• Регулярно проверяйте наличие утечек, коррозии или износа резьбы.
• Немедленно заменяйте поврежденные фланцы, а не используйте их повторно.
• Контролируйте давление и температуру, чтобы не допустить превышения номинальных значений.
• Смажьте болты перед повторной сборкой, чтобы обеспечить правильный момент затяжки и предотвратить заедание.

Почему стоит выбрать Precionn для решений с резьбовыми фланцами?

Резьбовые фланцы – краеугольный камень эффективных и безопасных трубопроводных систем, обеспечивающих гибкость и надежность в различных отраслях. Понимая их применение, преимущества и передовой опыт, вы сможете оптимизировать производительность своей системы. Если вам нужны высококачественные резьбовые фланцы, Precionn – ваш надежный партнер. Специализируясь на прецизионной обработке, Precionn поставляет профессионально изготовленные компоненты, соответствующие мировым стандартам, гарантируя долговечность и производительность для международных клиентов.
