В мире современной механической обработки эффективность, точность и гибкость имеют первостепенное значение. Именно здесь на помощь приходят гидравлические приспособления, предлагая компаниям, занимающимся механической обработкой, надежное решение для фиксации заготовок в процессе производства. По мере роста потребности в высококачественных деталях гидравлические приспособления все чаще рассматриваются как незаменимый инструмент в механообработке. В этой статье мы рассмотрим различные аспекты гидравлических приспособлений, включая принцип их работы, компоненты, конструкцию, производство и преимущества. Мы также подробно рассмотрим, как они особенно полезны в автомобильной промышленности.
Принцип работы гидравлических приспособлений
Гидравлические приспособления являются важнейшим компонентом процесса обработки, обеспечивая точное и стабильное закрепление заготовок. Основной принцип работы гидравлического приспособления основан на использовании гидравлического давления для надёжного зажима заготовки, обеспечивая гибкость и мощность.
Гидравлическое приспособление работает по принципу передачи давления через текучую среду — гидравлическое масло. Гидравлический насос подаёт жидкость под давлением в цилиндр, который затем воздействует на поршень или зажимной элемент. Это зажимное усилие передаётся на заготовку, фиксируя её для обработки.
Гидравлические приспособления разработаны для удовлетворения различных требований к зажиму в зависимости от размера, формы и сложности заготовки. Они также легко регулируются для обработки деталей различной геометрии, что делает их идеальным решением для высокоточных задач. Более того, гидравлические системы обеспечивают равномерное усилие зажима по всей заготовке, гарантируя стабильные результаты обработки.

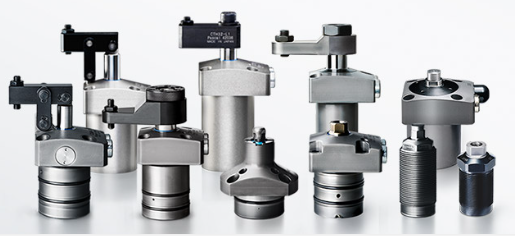

Основные компоненты гидравлических приспособлений
Гидравлическое приспособление состоит из нескольких ключевых компонентов, которые работают согласованно, обеспечивая эффективное зажатие. К ним относятся:
1. Гидравлический цилиндр:
Гидроцилиндр — это сердце любого гидравлического приспособления. Он вмещает поршень, который обеспечивает зажим заготовки. Конструкция цилиндра может различаться в зависимости от размера и типа приспособления, но его функция остаётся неизменной: обеспечивать необходимое усилие для надёжного удержания заготовки.
2. Зажимной элемент:
Этот компонент, который может представлять собой губку, подкладку или тиски, непосредственно контактирует с заготовкой и оказывает давление, удерживая её на месте. Зажимные элементы могут быть изготовлены в соответствии с формой заготовки и часто спроектированы так, чтобы обеспечить равномерное распределение давления.
3. Гидравлический насос:
Гидравлический насос создаёт давление, необходимое для работы гидравлической системы. Он отвечает за прокачку гидравлической жидкости через систему в цилиндр, создавая необходимое усилие.
4. Гидравлическая жидкость:
Средой передачи давления служит гидравлическая жидкость (обычно масло). Она проходит по гидравлическим линиям от насоса к цилиндру, передавая энергию, необходимую для зажима.
5. Клапан сброса давления:
Предохранительный клапан обеспечивает работу гидравлической системы в безопасных пределах. Если давление превышает определённый уровень, клапан открывается, выпуская избыток жидкости и защищая систему от повреждений.
6. Гидравлические линии:
Гидравлические линии — это каналы, по которым жидкость транспортируется от насоса к цилиндру. Эти линии рассчитаны на высокое давление и обеспечивают эффективную работу системы.
Каждый из этих компонентов играет решающую роль в обеспечении бесперебойной и эффективной работы приспособления, обеспечивая как мощность, так и точность во время операций обработки.
Проектирование гидравлических приспособлений
Проектирование гидравлического приспособления требует глубокого понимания как детали, так и процесса её обработки. Основная цель — создать приспособление, которое надёжно удерживает деталь, обеспечивая при этом точную обработку. При проектировании гидравлического приспособления инженеры должны учитывать различные факторы:
1. Геометрия заготовки:
Одним из важнейших факторов при проектировании приспособления является форма и размер заготовки. Приспособление должно быть способно закрепить деталь независимо от её размеров и сложности. Специальные зажимные элементы часто проектируются с учётом контуров заготовки.
2. Усилие зажима:
Другим критическим фактором является величина усилия, необходимого для надёжного удержания заготовки. Конструкция гидравлического приспособления должна обеспечивать достаточное усилие зажима, чтобы предотвратить перемещение заготовки во время обработки, но не слишком большое, чтобы деформировать деталь.
3. Регулируемость:
Гибкость — важнейшее условие при проектировании гидравлических приспособлений. Приспособление должно легко настраиваться для работы с различными заготовками без необходимости полной переделки конструкции. Это особенно важно в таких отраслях, как автомобилестроение, где конструкции деталей могут значительно различаться.
4. Доступ к заготовке:
Конструкция также должна обеспечивать доступ к заготовке для обработки. Будь то точение, фрезерование или сверление, приспособление должно обеспечивать беспрепятственный доступ инструмента к необходимым участкам заготовки.
5. Долговечность:
Материалы, используемые в конструкции приспособления, должны быть прочными и износостойкими. Гидравлическая система должна работать в суровых условиях, а компоненты приспособления должны выдерживать давление и силы, возникающие при обработке.
Учитывая все эти факторы, проектировщики могут создавать гидравлические приспособления, которые будут одновременно эффективными и производительными в производственной среде.
Производство гидравлической арматуры
Процесс изготовления гидравлической арматуры состоит из нескольких этапов, каждый из которых направлен на обеспечение высочайшего качества арматуры и ее способности работать в тяжелых условиях.
1. Выбор материала:
Материалы, используемые для изготовления гидравлической арматуры, должны быть прочными, долговечными и износостойкими. Обычно используются сталь, чугун и алюминиевые сплавы, способные выдерживать высокое давление, характерное для гидравлических систем.
2. Прецизионная обработка:
После выбора материала для создания отдельных компонентов гидравлического устройства применяется прецизионная механическая обработка. Это может включать в себя точение, фрезерование и шлифование, что гарантирует изготовление каждой детали с соблюдением строгих допусков.
3. Сборка:
После обработки отдельных компонентов они собираются в готовое приспособление. Этот этап включает установку гидроцилиндров, клапанов давления и зажимных элементов. Процесс сборки критически важен для правильной и надежной работы приспособления.
4. Тестирование:
Перед отправкой гидравлического оборудования заказчику оно проходит тщательные испытания, чтобы убедиться в его работоспособности. Это включает в себя испытания под давлением, чтобы убедиться в отсутствии утечек в гидравлической системе и в способности оборудования создавать необходимое усилие зажима.
5. Контроль качества:
Контроль качества — это непрерывный процесс на протяжении всего производства гидравлических устройств. Каждый компонент проверяется на наличие дефектов до и после сборки. Все обнаруженные неисправности устраняются, чтобы гарантировать соответствие устройства самым высоким стандартам производительности.
Выбор марок компонентов гидравлической арматуры
Выбор правильной марки компонентов гидравлической арматуры имеет решающее значение для долговременной работы и надежности системы. Вот несколько факторов, которые следует учитывать при выборе компонентов:
1. Надежность:
Хороший бренд должен быть известен производством надежных и долговечных компонентов, способных выдерживать нагрузки, возникающие при механической обработке. Ищите производителей с проверенной репутацией в отрасли.
2. Совместимость:
Компоненты должны быть совместимы друг с другом и с вашей текущей гидравлической системой. Несовместимость деталей может привести к снижению эффективности работы или даже повреждению устройства.
3. Поддержка клиентов:
Хорошая поддержка клиентов крайне важна для решения любых проблем, которые могут возникнуть во время эксплуатации. Выбирайте бренд, предлагающий превосходное послепродажное обслуживание и техническую поддержку.
4. Производительность:
Компоненты должны обеспечивать стабильную работу, гарантируя, что приспособление сохранит свое усилие зажима и точность на протяжении всего процесса обработки.
Преимущества гидравлических приспособлений
Гидравлические зажимные приспособления обладают многочисленными преимуществами по сравнению с традиционными механическими системами зажима, что делает их идеальным выбором для многих операций обработки:
1. Увеличенная сила зажима:
Гидравлические приспособления способны создавать гораздо более высокое усилие зажима, чем механические. Это особенно полезно при работе с большими или тяжёлыми заготовками, требующими приложения дополнительных усилий для надёжной фиксации во время обработки.
2. Простота использования:
В отличие от ручных зажимных систем, гидравлические зажимные устройства гораздо проще в эксплуатации. После настройки процесс зажима можно автоматизировать, что снижает необходимость ручного вмешательства и повышает производительность.
3. Гибкость:
Гидравлические приспособления можно адаптировать к широкому спектру заготовок. Эта гибкость делает их идеальными для отраслей, где часто меняются конструкции деталей, например, в автомобилестроении.
4. Последовательное закрепление:
Гидравлические системы обеспечивают равномерное усилие зажима по всей заготовке, что гарантирует стабильные результаты обработки. Это особенно важно при работе с высокоточными деталями.
5. Безопасность:
Использование гидравлических зажимов снижает необходимость ручного зажима и повторного зажима, что может быть опасно в условиях высокого давления. Кроме того, гидравлические зажимы часто оснащены предохранительными устройствами, такими как предохранительные клапаны, для предотвращения сбоев системы.
Применение гидравлических приспособлений в автомобильных деталях
Автомобильная промышленность активно использует гидравлические приспособления для производства высококачественных деталей. Гидравлические приспособления используются в широком спектре операций механической обработки: от токарной и фрезерной до сверлильной и шлифовальной. Они особенно полезны при работе со сложными или крупногабаритными деталями, требующими высокой точности, такими как компоненты двигателей, трансмиссии и элементы шасси.
Одним из ключевых преимуществ гидравлических приспособлений в производстве автомобильных деталей является их способность обрабатывать широкий диапазон размеров и форм деталей. Автомобильные компоненты часто требуют специальных приспособлений, соответствующих их уникальной геометрии. Гидравлические приспособления легко настраиваются под различные детали, что делает их идеальными для многономенклатурного мелкосерийного производства.
Кроме того, постоянное усилие зажима, обеспечиваемое гидравлическими зажимными приспособлениями, обеспечивает высокую точность обработки автомобильных деталей, отвечая строгим допускам, предъявляемым к современным автомобилям. Это делает гидравлические зажимные приспособления незаменимым инструментом в процессе производства автомобилей.
Заключение: максимальная точность с гидравлическими приспособлениями Precionn
В заключение следует отметить, что гидравлические оснастки обладают значительными преимуществами с точки зрения точности, гибкости и эффективности. Их конструкция и функциональность делают их незаменимыми в современной обработке, особенно в таких отраслях, как автомобилестроение, где точность имеет решающее значение. Компания Precionn обладает более чем 20-летним опытом проектирования и производства гидравлических оснасток. Precionn предлагает индивидуальные услуги по гидравлическим оснасткам как для традиционной автомобильной промышленности, так и для производства электромобилей.
