Фланцы являются невоспетыми героями промышленных трубопроводных систем, обеспечивая надежные соединения на всех объектах - от нефтяных вышек до водоочистных станций. Эти универсальные компоненты соединяют трубы, клапаны и оборудование, создавая герметичные системы, выдерживающие высокое давление, экстремальные температуры и агрессивные среды. Для специалистов в области механической обработки понимание фланцев является ключевым для создания надежных систем. В этом руководстве подробно рассматривается, что такое фланцы, их типы, материалы, способы соединения, области применения и советы по выбору подходящего фланца. Этот блог, содержащий практические выводы и реальные примеры, призван помочь вам принять обоснованные решения для ваших проектов.

Что такое фланец?

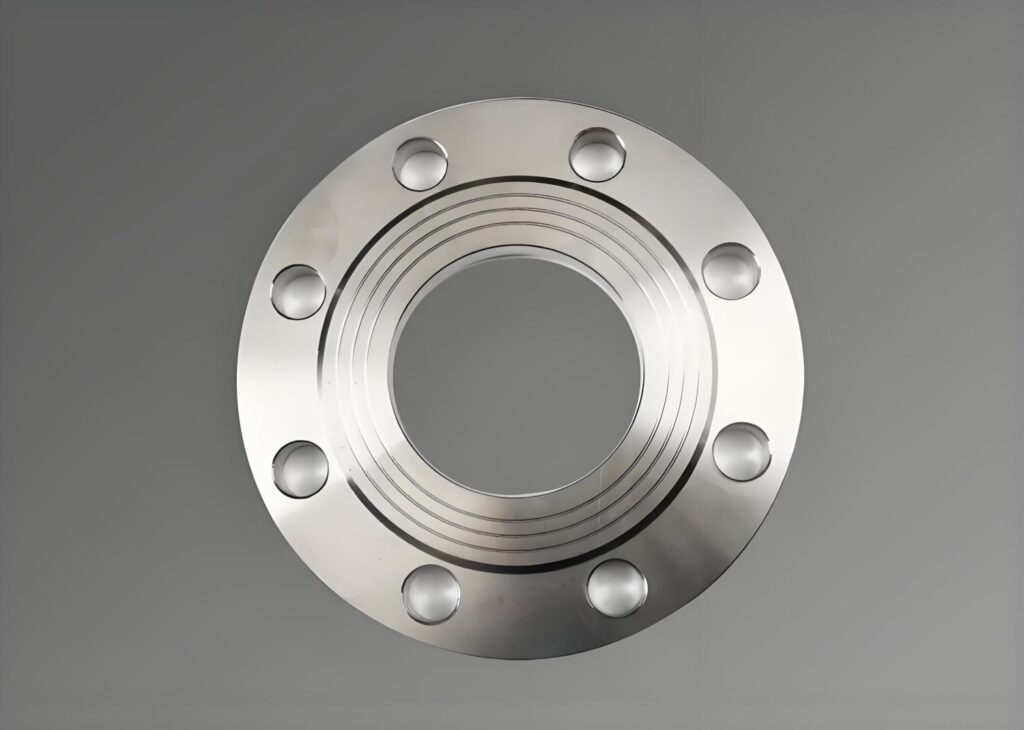

Фланец - это плоский круглый элемент, соединяющий трубы, клапаны, насосы и другие механизмы в единую трубопроводную систему. Представьте себе, что это крепкое рукопожатие между двумя секциями труб, закрепленное болтами и часто прокладкой для предотвращения утечек. Фланцы незаменимы в таких отраслях, как нефтегазовая, химическая и обрабатывающая промышленность, где они обеспечивают бесперебойное движение жидкостей и газов без утечек и сбоев.

Ценность фланцев заключается в их универсальности. Они бывают разных размеров и конструкций, что позволяет легко монтировать, демонтировать и обслуживать их. Например, на нефтеперерабатывающем заводе фланцы могут использоваться для соединения километров трубопроводов, а на небольшой фабрике - для соединения компонентов машин. Их способность выдерживать различные условия делает их незаменимыми.

Какие бывают типы фланцев?

Фланцы бывают нескольких видов, каждый из которых предназначен для конкретных применений. Выбор правильного типа зависит от давления, температуры и потребностей в обслуживании вашей системы. Ниже приведены наиболее распространенные типы:

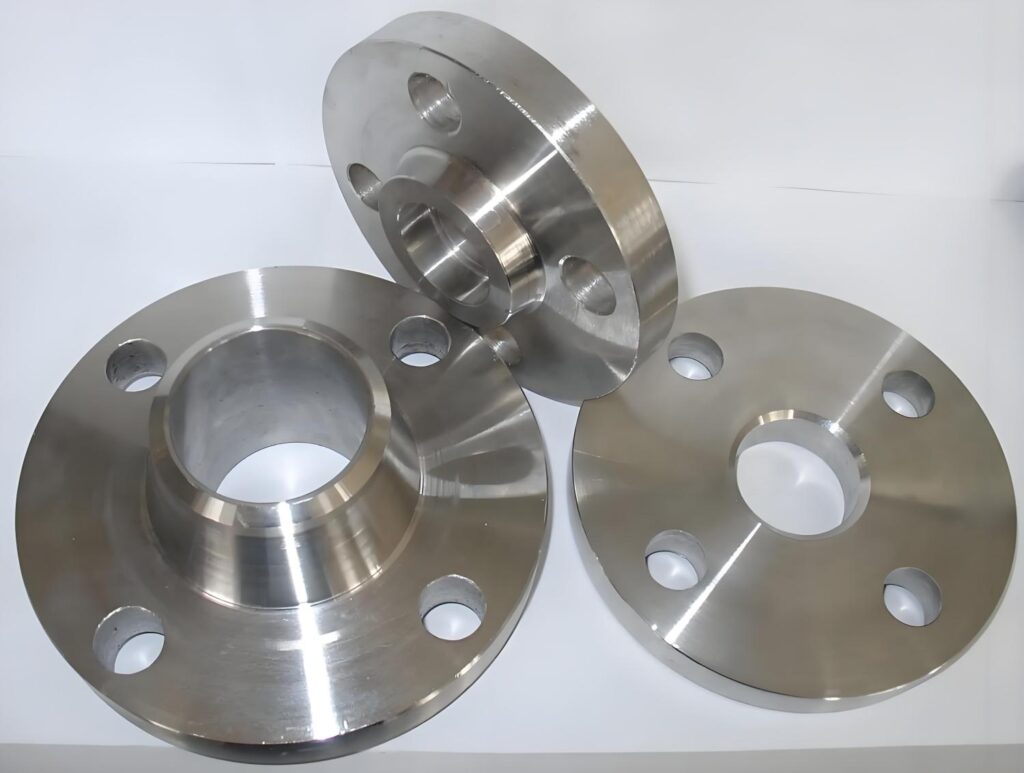

Фланцы со сварной горловиной

Фланцы с приварной горловиной отличаются долговечностью и имеют длинную коническую втулку, которая приваривается к трубе. Такая конструкция обеспечивает превосходную прочность, что делает их идеальными для систем высокого давления, например, на нефтехимических заводах. Их прочная конструкция минимизирует напряжение и предотвращает утечки.

Накладные фланцы

Накладные фланцы экономичны и просты в установке. Они надвигаются на трубу и привариваются на место, что идеально подходит для систем низкого давления, таких как водопроводы. Хотя они не такие прочные, как фланцы с приварной горловиной, они являются практичным выбором для менее требовательных систем.

Слепые фланцы

Глухие фланцы действуют как крышка, герметизируя конец трубы, чтобы остановить поток или обеспечить возможность расширения в будущем. Они обычно используются в системах, требующих периодического обслуживания, например, на химических заводах, где секции необходимо изолировать для очистки.

Резьбовые фланцы

Резьбовые фланцы навинчиваются на трубы с подходящей резьбой, исключая необходимость сварки. Они отлично подходят для труб малого диаметра или для опасных сред, где сварка рискованна, например, в системах с взрывоопасными газами.

Приварные фланцы

Фланцы с раструбной сваркой предназначены для небольших труб высокого давления. Труба вставляется в раструб фланца и сваривается, обеспечивая беспрепятственный проход потока. Они популярны в гидравлических системах, где важна точность.

Фланцы с нахлестом

Фланцы с нахлесточным соединением имеют заглушку, что облегчает их монтаж и демонтаж. Они идеально подходят для систем, требующих частого обслуживания, например, для предприятий пищевой промышленности, где гигиена является приоритетом.

Выбор материала фланца

Материал фланца напрямую влияет на его производительность и долговечность. Выбор правильного материала зависит от окружающей среды, типа жидкости и условий эксплуатации. Вот основные используемые материалы:

Углеродистая сталь

Фланцы из углеродистой стали прочны и экономичны, что делает их оптимальным вариантом для общего применения. Однако им могут потребоваться защитные покрытия, чтобы противостоять ржавчине во влажных или коррозийных условиях, например на прибрежных нефтеперерабатывающих заводах.

Нержавеющая сталь

Фланцы из нержавеющей стали отлично подходят для работы в агрессивных средах, например, на химических предприятиях или в морских условиях. Их устойчивость к ржавчине и способность выдерживать экстремальные температуры делают их лучшим выбором.

Легированная сталь

Фланцы из легированной стали разработаны для систем с высоким давлением и высокой температурой, например, для электростанций. Они сочетают в себе прочность и износостойкость, обеспечивая долговременную надежность.

Неметаллические материалы

Неметаллические фланцы, например, из ПВХ или стекловолокна, используются в системах низкого давления, подверженных коррозии, таких как очистка сточных вод. Они легкие и устойчивы к химическому разрушению, что делает их практичной альтернативой.

Выбор правильного материала предполагает баланс между стоимостью, долговечностью и совместимостью. Например, химический завод, работающий с кислотами, может выбрать нержавеющую сталь, а проект с ограниченным бюджетом - углеродистую сталь с соответствующими покрытиями.

Метод соединения фланца

Способ присоединения фланца к системе влияет на ее производительность и простоту обслуживания. Вот основные методы соединения:

Болтовые соединения

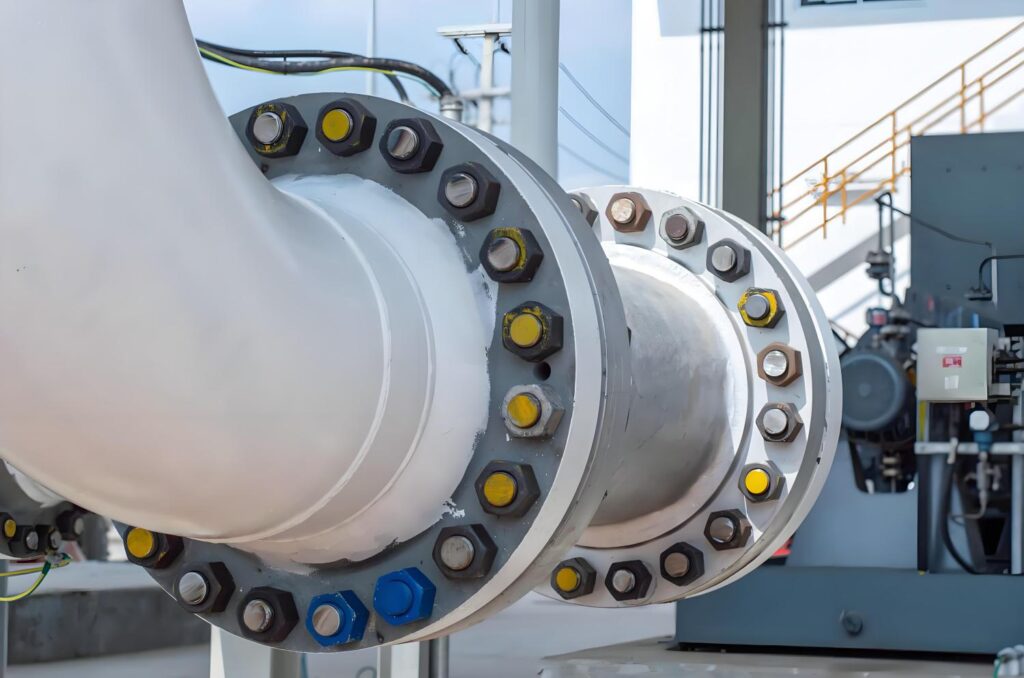

Наиболее распространены болтовые соединения, в которых для соединения фланцев используются болты и прокладки. Их легко собирать и разбирать, что делает их идеальными для систем, требующих регулярного обслуживания, таких как водоочистные сооружения.

Сварные соединения

Сварные соединения, используемые в фланцах со сварной шейкой или раструбом, создают неразъемное соединение. Они идеально подходят для систем высокого давления, таких как нефтепроводы, где утечка может привести к катастрофе.

Резьбовые соединения

Резьбовые соединения позволяют накручивать фланцы на трубы, что идеально подходит для временных установок или систем, где сварка нецелесообразна. Они часто используются в газовых линиях низкого давления.

Правильная установка имеет решающее значение для предотвращения утечек или отказов. Например, чрезмерная затяжка болтов может повредить прокладки, а недостаточная затяжка - привести к протечкам. Соблюдение промышленных стандартов гарантирует надежную фиксацию.

Применение фланца

Фланцы играют важнейшую роль в различных отраслях промышленности, поддерживая широкий спектр операций. Вот как они используются:

Нефть и газ

В нефтегазовой отрасли фланцы соединяют трубопроводы с сырой нефтью или природным газом. Они должны выдерживать высокое давление и воздействие агрессивных веществ, обеспечивая безопасную транспортировку на большие расстояния.

Химическая обработка

На химических заводах используются фланцы для работы с агрессивными химическими веществами. Фланцы из нержавеющей стали или сплавов часто выбирают за их коррозионную стойкость, обеспечивающую безопасность и надежность.

Очистка воды

Фланцы в системах водоподготовки соединяют трубы с водой или сточными водами. Неметаллические варианты популярны благодаря своей устойчивости к коррозии во влажной среде.

Производство электроэнергии

На электростанциях используются фланцы для паровых и газовых турбин, где они выдерживают экстремальное тепло и давление. Фланцы из легированной стали часто используются благодаря своей прочности.

Производство

На производстве фланцы соединяют машины и оборудование, обеспечивая бесперебойную работу. Например, на заводе могут использоваться фланцы с нахлестом для облегчения обслуживания конвейерных систем.

Для каждого применения требуются определенные типы фланцев и материалы, соответствующие уникальным потребностям системы.

Как выбрать подходящий фланец?

Правильный выбор фланца обеспечивает эффективность и безопасность системы. Вот пошаговое руководство:

Понять системные требования

Учитывайте давление, температуру и тип жидкости. В системах высокого давления, например, на нефтеперерабатывающих заводах, могут потребоваться фланцы с приварной горловиной, а в системах низкого давления - фланцы со скользящим соединением.

Проверьте совместимость материалов

Убедитесь, что материал фланца не подвержен коррозии под воздействием жидкости или окружающей среды. Например, нержавеющая сталь идеально подходит для кислотных химикатов, а углеродистая сталь - для общего применения.

Оцените потребности в подключении

Решите, какое соединение лучше - болтовое, сварное или резьбовое. В системах, требующих частого обслуживания, лучше использовать фланцы с болтовым или нахлесточным соединением.

Проверка стандартов

Для обеспечения совместимости и безопасности фланцы должны соответствовать таким стандартам, как ASME или ANSI. Проверьте размер, номинальное давление и технические характеристики фланца, чтобы он соответствовал вашей системе.

Обратитесь за советом к эксперту

Для сложных проектов обратитесь к инженерам или поставщикам. Мы можем порекомендовать фланцы, отвечающие техническим и нормативным требованиям, что позволит сэкономить время и средства.

Выполнив следующие действия, вы сможете выбрать фланец, который повысит производительность и долговечность.

Отраслевые тенденции и инновации

Фланцевая промышленность развивается благодаря новым технологиям и целям устойчивого развития. Основные тенденции включают:

Передовые материалы

Новые сплавы и композиты повышают коррозионную стойкость и снижают вес, что идеально подходит для работы в жестких условиях, например, на морских платформах.

Прецизионное производство

Такие технологии, как Обработка на станках с ЧПУ и 3D-печать позволяют изготавливать фланцы на заказ с высокой точностью, удовлетворяя уникальные потребности проектов.

Устойчивые практики

Экологически чистые материалы и энергоэффективное производство набирают обороты. Перерабатываемые фланцы и экологичные методы производства становятся стандартом.

Умные технологии

Умные фланцы со встроенными датчиками контролируют давление, температуру и утечки в режиме реального времени, повышая безопасность критически важных систем, например электростанций.

Эти инновации делают фланцы более надежными и адаптируемыми, соответствующими современным требованиям промышленности.
